設備紹介
大きいサイズや特殊な抜き型・木型にも対応できるようにウォータージェットやレーザー加工など最新設備を整えております。
-
レーザー加工
ML-1000(テーブル移動型高出力レーザー加工機）
高出力レーザービームを利用し、ベニヤ板・ＳＵＳ・ＡＢＳ・アクリルなどをベースとした抜型を製作。それぞれの材料に安定した溝幅で加工します。 -
レーザー加工

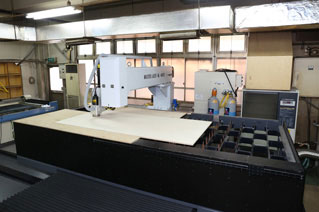

L-M1000(ルーターヘッド搭載高出力レーザー加工機)
高出力レーザービームを利用し、ベニヤ板・ＳＵＳ・ＡＢＳ・アクリルなどをベースとした抜型を製作。ルーターヘッドとレーザーヘッドを搭載。同時加工を行います。 -
レーザー加工

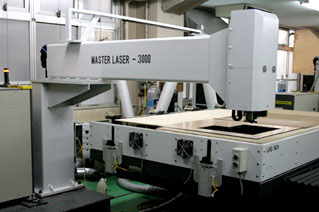

ML-M3000(ルーターヘッド搭載高出力レーザー加工機)
ML-M1000の後継機で、ML-M1000の3倍の処理速度があります。 -
サンプル加工
HST-2100(製図・サンプルカット加工)
CAD図面より、製図とサンプル製作を行います。 -
サンプル加工

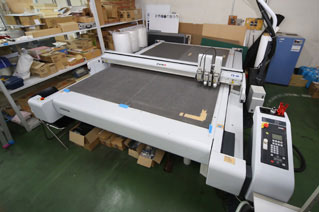

ZUND G3 L-2500（高機能カッティングプロッター）
CAD図面より、製図とサンプル製作を行います。 -
サンプル加工
HUPS200A
抜き型を使ったサンプル作成用プレス機です。 -
抜きゴム加工

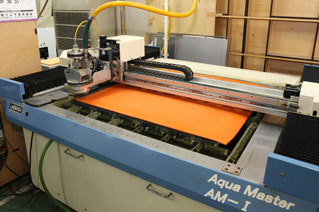

抜型用スポンジゴム切断システム（ウォータージェット）
水の高圧噴射を利用し切断を行います。カッターナイフやレーザー光などで加工すると問題になる商品に使用します。 -
面板加工
面板加工機(HST-2100)
弊社では、面板製作のサービスを行っています。 (基本的にはＬプレートを使用します。Ｌプレート以外の材料につきましては、持込材料から加工させていただきます。) -
刃材加工
MC-1500（自動刃罫材切断機）
最大長さ1500mmの刃材・罫材をCAD図面により自動切断します。 -
刃材加工

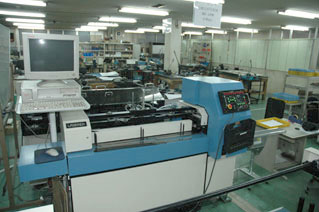

MC-1000（自動刃罫材切断機）
最大長さ1000mmの刃材・罫材をCAD図面により自動切断します。 -
刃材加工
MB-9RV（高刃用自動曲げ機）
CAD図面により、自動的に刃材を必要な形状に曲げます。 -
刃材加工

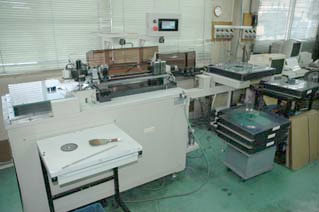

MB-7RV（自動刃曲げ機）
CAD図面により、自動的に刃材を必要な形状に曲げて切断します。 -
刃材加工

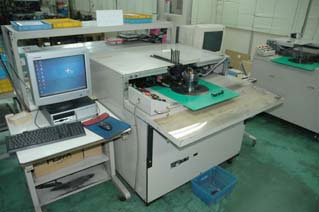

MB-5V（自動刃曲げ機）
CAD図面により、刃材・罫材を必要な形状に曲げます。 -
刃材加工

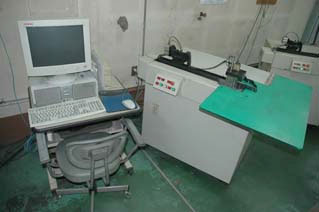

MB-3V（自動刃曲げ機）2機種
CAD図面により、刃材・罫材を必要な形状に曲げます。 -
抜型製作

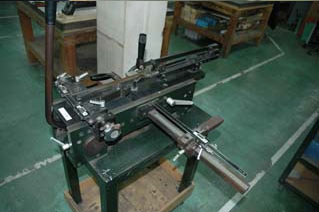

DG-U型刃曲げ機
※普通の関西式刃曲げ機では不可能な180°の角度の追曲げ、又は、トンボ型のフック穴やジグソーパズルなどの曲げ加工に使用します。 -
抜型製作

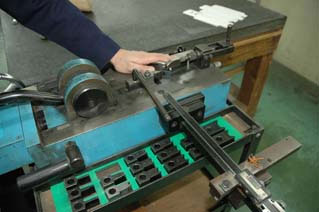

関西式刃曲げ機
あらゆる追曲げ加工に使用します。(特徴：曲げゴマと曲げ角度が自由自在にセットできることで、複数の刃材をまとめて加工する際に効率があがる。) -
抜型製作

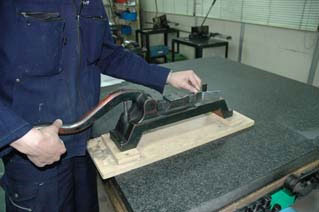

関東式刃曲げ機
刃の変形型の追曲げ加工、又は、些細な微調整を手軽に追曲げます。 -
抜型製作
JOB2
あらゆる刃物の化粧切、０Ｒ曲げ処理に使用します。 -
抜型製作

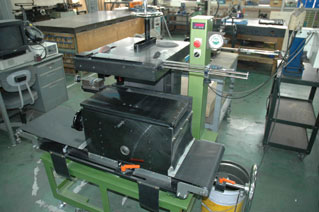

ツイングラインダー
お客の要望に応じて、特殊寸法のミシン刃、リード罫などの製作に使用します。 -
抜型製作

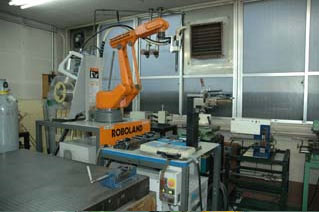

自動溶接ロボット
アセチレン・水素などに酸素をまぜ、吹管で燃焼させ、2千度以上で刃と刃を継ぎ目のところに溶融接合します。 (特徴：刃物の種類、高さ、厚さを問わずに溶接が可能。常に安定した接合を得られます。) -
抜型製作

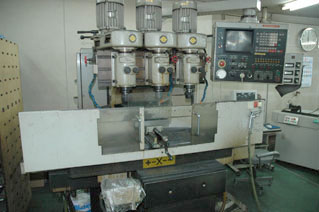

3軸NCフライス盤
クワエ金具や、簡易治具などの製作に使用します。 -
検査
マイクロスコープ検査器
簡易な寸法測定を行います。 -
検査

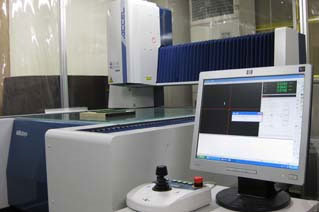

２.５次元測定器(ミツトヨ製)
高精度な測定により刃型の寸法確認図を提供します。 -
検査

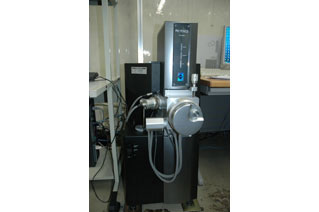

電子顕微鏡(キーエンス製)
刃先の状況をミクロンレベルで検査します。 -
検査

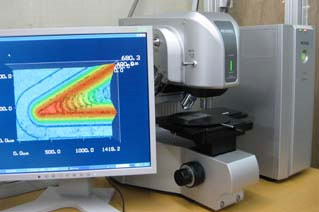

レーザ顕微鏡(キーエンス製)
高精度な顕微鏡写真と解析図を提供します。 -
マイクロダイ加工
ＭＤ５０４０(切削加工機)
シール、フィルム、フレキシブルプリント基板、電子部品用特殊フィルムなどのトリミングを行う刃型「マイクロダイ」を製作します。 -
マイクロダイ加工

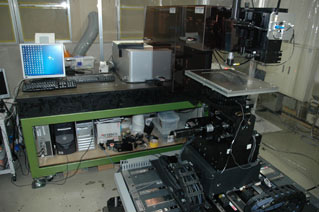

フェムト秒レーザ加工システム（フェムトダイの製作）
マイクロダイの刃先先端をミクロン単位の平滑度に研磨します。
菱屋の強み
抜き型・木型（トムソン型）のプロ集団
菱屋の強みは 創業から現在に至るまでの長年の経験と高度な技術をもった職人達、充実した最新の設備、ストリッピングやウォータージェット加工したゴム装着の抜き型など特殊な加工も可能な対応力の3つです。
実績紹介
抜き型・木型（トムソン型）の実績
設立以来、多方面にわたる業種の抜型、木型を製造してまいりました。段ボールや化粧箱など紙器、クリアケース等の抜き型・木型（トムソン型）実績を一部ご紹介いたします。
